MSE-HAO8 激光测距传感器

咨询热线: 15098507080

时间:2022-12-12 21:47

综述:

MSE-HAO8型高速激光测距传感器是专为快速获取测量距离应用而设计的。在不使用反射板的情况下,高速测量自然物体目标可达30米。而使用合适的反射板,测量范围可以达到250米。

MSE-HAO8是一款高速激光测距传感器,可以高速触发实时测量,它的测量速率可达30kHz。在250米的测量范围内可以达到厘米级的精度。它所使用的激光是波长为905nm的对人眼安全的红外激光。

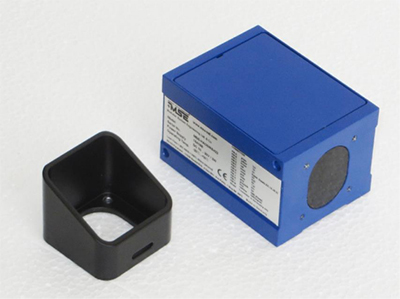

MSE-HAO8高速激光测距传感器体积小巧,易于集成。它的防护等级为IP67,具有出色的抗冲击能力,广泛用于工业领域。

主要特点:

● 设计紧凑,重量轻

● 测量频率快(可达30KHz)

● 测量范围大

● 人眼安全

● 外壳防护等级IP67,防震,抗冲击

● 工业接口

● 数字量和模拟量输出

● 便于系统集成

应用:

● 距离测量

● 快速物体检测

● 可用作接近开关

● 2D和3D扫描测量

● 高度测量和液面测量

● 碰撞报警输出

技术指标:

测量原理 激光脉冲飞行时间测量法
测量范围
0.2m ... 30m 目标反射率大于10%
0.2m ... 250m 使用反光板
测量精度 ±5cm
分辨率 1mm
重复性精度 ±2cm
测量速率
30 kHZ,  FT模式(二进制输出)
15 kHZ,  DT模式(二进制输出)
输出速率
30KHZ,  FT模式(二进制输出)
15KHZ,  DT模式(二进制输出)
04KHZ,  DT模式
测量激光
波长 905nm(红外激光),激光等级 1 级
符合 EN60825-1:2007 标准
激光发散角 3mrad x 1mrad
工作温度
标配型:0℃ ... +50℃
加热型:-20℃ ... +50℃(可选)
存储温度 -40℃ ... +70℃
供电电压 10VDC - 30VDC, 功率:3W
数据接口 RS232或RS422(可选),波特率9600~921600, ASCII格式8n1
开关量输出 2路高端开关量输出, 带负载能力 100mA, 报警点可编程
模拟量输出 4 ... 20mA, 对应测量范围可编程, 负载阻抗≤500Ω
湿度 10% ... 90%,无凝结
EMC
EN 61000-6-2
EN 55011
抗冲击 DIN ISO 9022-3
重量 308g
防护等级 IP65 连接器 / IP67 PG接头(需定制),铝壳

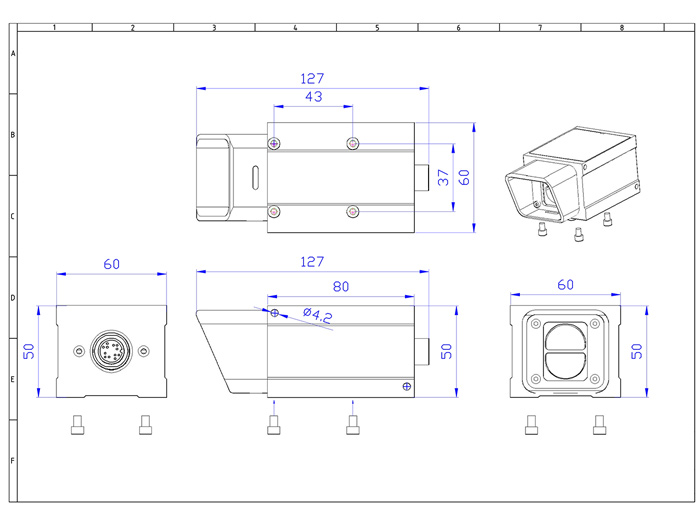

传感器尺寸 127mm × 60mm × 50mm(L×W×H 带遮光筒)
可选项
标配电缆2米( 3, 5, 10米可选),直角连接器
计算机调试插头,调试软件
