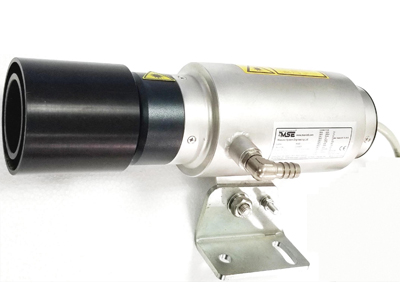

MSE-V508白光测速仪
原理简介：
MSE-V508是非接触光学测量仪，可以测量速度和长度，结构紧凑。基于空间滤波原理，可以持续获得速度测量数据。基于网状结构的滤波效果（栅极调制）的空间滤波技术是由CCD传感器实现。由设备检测到频率，该频率与被测物体的速度成正比。长度可以通过计算获得。采用高亮度LED将被测物表面照亮。根据表面形态（粒度），光线会反射到CCD传感器上。几乎所有的表面都可以被测量。通过内置的控制回路调节曝光时间和亮度，保证快速适应被测物表面状况。根据客户要求MSE-V508可以配备多种不同的工业接口或脉冲输出。结构紧凑坚固，使得传感器节省空间，安全安装在各种工业领域（金属、纸张、木材、陶瓷）的设备上。
新进展
①采用LED（发光二极管）光源
以前的白光测速仪，使用白炽灯作光源，因一年需几次更换灯泡，给用户带来不便。现在使用发光二极管LED作光源的新的白光测速仪面世了，这样就大大延长了光源的使用寿命。
资料表明，一般情况下，LED光源的寿命在5万到10万小时之间。如果LED采取好的生产工艺、合理的使用温度及工作电流，工作寿命还会延长。因为白光LED的更换也非常方便，用户几年自己更换一次LED灯泡就行了，每次现场更换灯源只要几分钟时间。 因此，从现在开始，用户使用LED白光测速仪，就永远不会为光源问题发愁了。
②自动带通滤波技术！
数字式自动跟随带通滤波技术，使传感器能够得到更好的信号，使测量更准确，响应时间更短。白光测速仪本身LED光源的亮度也可以调整，根据被测物表面的反光情况，调整光源的亮度，以得到测量信号。
因此，白光测速仪可以更好的应用于水雾较大的场合，如机架冷连轧机，更能适应被测物表面的油污、光亮及粗糙度的变化。
主要特点
● 非接触光学仪器
● 速度可达50米/秒
● 测量精度高
● 工作距离：185 mm / 240 mm / 330mm
● 可自由滑动
● 不易磨损
● 几乎不受材料限制
● 高功率照明LED灯
● 无有害激光
● 外壳坚硬
● 对杂质不敏感
● 多种接口可选
● 易于安装
● 使用寿命长
● PC软件参数化
● 德国制造
性能指标
| 产品型号 | MSE-V508A | MSE-V508D | MSE-V508L | MSE-V508E |
| 标称距离和工作范围 | 185±7.5mm | 240±15mm | 185±10mm | 330±30mm |
| —扩展工作范围 | 185±15 mm | 240±30 mm | 185±15mm | 330±30mm |
| 测量范围 | 0.6...2200m/min | 0.18...1200m/min | 0.12...250m/min | 0.60...2000m/min |
| —扩展测量范围 | 1.2...3000m/min | 0.72...2400m/min | 0.30...600m/min | 1.00...2700m/min |
| —用特殊过滤器FB2V | 0.35...280m/min | 0.18...150m/min | 0.08...100m/min | 0.41...270m/min |
| —扩展工作范围和过滤器FB2V | 0.75...570m/min | 0.42...330m/min | 0.25...200m/min | 0.82...540m/min |
| 测量精度 |
在标称工作距离时 <0.025% 在测量范围时 <0.05%； 在扩展测量范围时 <0.2% |
|||
| 重复性精度 | <0.025% | |||
| 平均更新时间 | >0.2ms 附加1…32倍滑动平均值算法 | |||
| 长度测量范围 | 内部长度范围可达2,000,000 km | |||
| 测量原理 | CCD传感器/半导体栅格为参考的空间滤波器 | |||
| 照明 | 白色LED灯 | |||
| LED状态指示灯 | 信号（绿色），故障信号（红色），通讯（黄色），向前（绿色），向后（绿色） | |||
| 电源电压，功耗 | 24VDC, 25W | |||
| 工作温度 | 0℃~50℃ | |||
| 防护等级 | IP65 | |||
| EMC | 符合CE工业标准 | |||
| 传感器尺寸，重量 | 260x160x91mm, 约3.3Kg | |||
| 光电隔离输出 | 错误 错误信号 | |||
| 状态 信号状态 | ||||
| 光电隔离输入 | 触发 外触发信号 | |||
| 待机 空闲模式/锁 | ||||
| 脉冲输出（编码器） |
A/B，相差90°, 分辨率8 ns, 0.2Hz...25kHz 可选配集电极开路（IPPL），5V电平（IP5V）或 推挽（IPPP） |
|||
| 模拟量输出 | 电流输出，可选配 0...20mA, 0...24mA, 4...20mA (IAUN) | |||
| 现场总线接口 | Profibus DP (IFPB), Telnet via FastEthernet (IFFE), Profinet IO (IFPN) | |||
| 标准供货 | MSE-V508传感器，电源电缆，连接电缆，定位助手，光盘（内含调试软件），说明书 | |||
| 可选配件 | 保护壳和冷却壳CPC1，安装底板MPL1，冷却空气供给箱AC5 | |||
典型应用
● 能够测量几乎所有表面和材料（如金属，纸张，纺织品，塑料，陶瓷，木材，橡胶）
● 适合多种场合应用（例如切割，定位，监管，检查，质量控制）
● 适用于各种各样的产品（例如带，护栏，板，箔，管，电缆，电线，长袍等）
● 络纱机、纵剪线、涂装检查线的长度和速度测量
● 在造纸机械中用于速度测量，如纸浆，卷筒纸和纸
● 管和型材的长度测量和速度测量
● 挤压机的速度和剪切控制
● 冷轧机、冷连轧机秒流量控制
● 平整机、拉矫机延伸率控制
● 横切线、纵剪线速度长度测量，定长剪切
● 棒线材、电线电缆长度测量
● 速度同步控制
