扫描式热金属检测器

MSE-PF100 Pathfinder Digital Scanning Hot Metal Detector 扫描式热金属检测器

扫描式热检 MSE-PF100采用新的微处理器技术,坚固的结构设计不使用旋转棱镜,采用电子扫描对达到和超过300℃的热金属实现准确可靠的位置检测采取信号比较技术-去除背景红外噪声干扰测量不受视场内局部热源的影响,测量同样不受镜头灰尘和现场水汽的影响扫描视场角度为:1° x 15°、2° x 22°、3° x 35°可选采用棒形LED发光管显示被测物的位置响应时间1ms,并在1-250ms范围内数字可调仪表上电自检或者可遥控自检继电器输出、光电隔离输出,晶体管输出PNP / NPN兼备,具备直流DC24V供电接口。

扫描式热检 MSE-PF100原理简介

MSE-PF100型电子扫描式热金属检测器使用线阵锗二极管阵列作为检测器件,仪表内部的微处理器通过对阵列上每个锗二极管的循环扫描,可以得到每个二极管所接收到的热辐射电平值,通过对这些电平信号的比较分析,就可以从复杂的背景信号中准确快速的识别出热金属信号。因为它采用的是将热金属信号与背景热辐射信号相对比的方法(水涨船高、剔除背景噪音的的方法),所以不论是静态的红热铁屑还是动态的水雾、蒸汽都不会使仪表产生误触发。另外,镜头的脏污也不会提升触发电平,这样就保证了热金属检测的可靠性、准确性和快速性。

MSE-PF100型扫描式热检利用电子扫描替代传统的光学棱镜扫描,省去了对旋转部件的维护,提高了扫描的可靠性。而传统的静态模拟式热检HMD只使用一个光电二极管单纯的检测超过设定门槛的红外信号,容易受到水雾和现场背景热辐射的影响。

从上面左图可以看出,在没有热物体通过时,每个检测单元的电平信号相差很小。现场调试时,根据背景信号和被测热物体的辐射情况设定一个控制差值(存储在E2ROM中),这个控制差值的大小以能够确保当热物体经过时被成功测得为准。如果背景的温度是比较均匀的,那么控制差值就可以设定的小一些,当被测物体的热辐射超过设定点时,即可被检测出来。

电子扫描式热检使用微处理器技术可以实现对棒线材或带钢头尾边缘快速而准确的检测,响应时间是数字可调的。传感器后部的LED棒形显示条既可以显示被测物的位置,还可以用于准确调整各种参数。

扫描式热检 MSE-PF100典型应用

一般应用:检测温度超过300°C的热金属产品对于热连轧机:  准确、快速检测带头带尾位置(用于测长和优化剪切)对于棒材和型材:在背景(辊道)热辐射和棒材的热辐射非常接近的场合;在水雾、蒸汽经常出现的地方,快速检测热金属的头部和尾部无论体积、温度、形状如何,但对热金属边缘检测要求相当高的场合。

扫描式热检 MSE-PF100主要技术参数

参数 指标   参数 指标
典型应用 350℃、10mm棒、从2米处检测 电源电压 24VDC ±15%
350℃、50mm棒、从4米处检测 功率 5VA
检测器件 电子扫描的锗二极管阵列 工作温度 -10 - +50℃不用冷却
到70℃用空气冷却,
扫描速率 1200次/秒 到80℃用水冷却
响应时间 1-250ms 数字可调 温度范围 300℃
产品位置显示 10个LED显示阵列 自检 上电自检:上电后仪表自检 遥控自检:远端触发,连续检测
输出(1) 继电器输出:(常开)240VAC 10A ,20W,4ms响应时间 扫描角度 标准:1°X15°
输出(2) 光隔输出:300VAC 150mA 20mW,2ms响应时间   检测技术 采取信号与背景热辐射强度比较技术-去除背景红外噪声干扰
输出(3) NPN&PNP输出:400mA, 45V.2A峰值

扫描式热检 MSE-PF100外壳参数

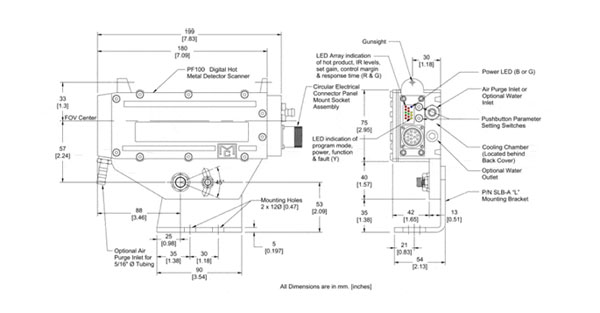

扫描式热检 MSE-PF100外壳参数
